Pimm à la rescousse : épisode 2 !

Découvrir le lancement de l'initiative et la phase 1 du projet

Fabriquant déjà des visières destinées aux personnels soignants depuis plusieurs semaines au moyen d'imprimantes 3D – que nous appellerons "phase 1" – le laboratoire Pimm vient de rentrer dans une nouvelle étape de son projet permettant de produire plus efficacement et en plus grande quantité : la production par injection. Pour rappel, une visière fabriquée par impression 3D nécessite au moins une heure de fabrication alors que le procédé d’injection doit permettre de la fabriquer en moins d’une minute !

La mise en place de ce nouveau mode de fabrication s'est fait en deux temps :

• La phase 2 sur la base d’un moule prêté par l’IUT Cachan pendant la semaine de fermeture de l’établissement (du 13 au 20 avril 2020)
• La phase 3 sur la base d’un moule mis au point et fabriqué par le laboratoire Pimm en collaboration avec la société CryocapCell hébergée aux Arts et métiers et représentée par Jérôme Heilingenstein.

La phase 2 a été réalisée au laboratoire du 13 au 20 avril 2020. Après un montage du moule sur la machine d’injection du laboratoire, et avec l’aide de quelques personnels du Pimm qui respectaient les mesures barrière, il a été possible de produire pendant 5 jours entre 300 et 500 pièces par jour, soit environ 2 000 pièces. Ces pièces ont été fabriquées initialement avec un copolymère PP-PE disponible au laboratoire puis avec un polypropylène fourni par le Cnam.

La phase 3 a été également initiée dès le 10 avril et s’est révélée bien plus lourde que la phase 2 car elle a nécessité de :

• Concevoir et fabriquer le moule (avec des éjecteurs et un système de refroidissement pour produire en continu ce que n’avait pas le moule de l’IUT de Cachan),
• Mettre en place, adapter et régler le moule sur la machine du Pimm avec le polyamide disponible, ce qui a pris près d’une journée !
• Assurer un planning pour faire assister les expert.e.s injection en charge du contrôle de la machine par des personnels en charge des décarottages, de l’ébavurage et du conditionnement des visières mais également de la préparation des feuilles des visières qui nécessitent un perçage de 4 trous avec une perforeuse standard...
• Rechercher de l’approvisionnement matière pour assurer la production pour 2 à 3 semaines à partir du 21 avril (environ 25 kg par jour); qu'il s'agisse de granulés de matière pour l’injection ou des feuilles. Les équipes du Pimm ont pu compter sur leur partenaires :  la société Arkema pour la fourniture de polyamide en cours ainsi que Wipak et Toray Films Europe qui leur ont fourni des bobines de films de PET adaptées à l’application; près de 800 mètres de films pour chacun permettant de préparer plus de 3 500 feuilles.

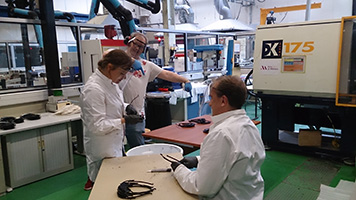

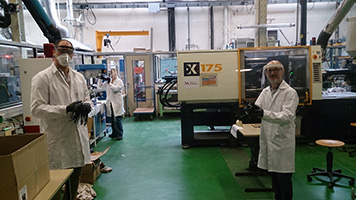

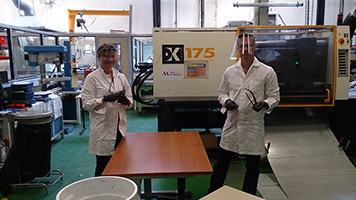

Le bilan est extrêmement concluant. Lors de la semaine du 20 au 25 avril, 2 600 visières ont été fabriquées et livrées avec 2 feuilles chacune. Le temps de cycle a pu être abaissé à 40 secondes alors que la machine a été en mesure de travailler en hors temps de travail. Le Cnam ayant permis aux équipes de récupérer le broyeur, il a alors été possible de réutiliser la matière issue des carottes et canaux d’alimentation (20% de la masse de la pièce) ainsi que les « mauvaises » pièces, limitant ainsi la perte de matière d’un sac de 25 kilogrammes à quelques 200 grammes.

La production va se poursuivre pendant les semaines à venir avec le polyamide d’Arkema à condition qu'il donne autant satisfaction que le polyamide utilisé jusqu’alors, ou avec une nouvelle matière à approuver type PBT (polybutylène téréphtalate), POM (Polyoxyméthylène) ou PC (Polycarbonate)...

La suite au prochain épisode !
